50 кГц - 6,3 ГГц LiteVNA64 Векторный анализатор цепей КВ УКВ антенна с экраном 3,95 дюйма ( Товар#: E20223-2 )

Это портативный векторный анализатор цепей, этот анализатор может работать в сверхшироких диапазонах измерений от 50 кГц до 6,3 ГГц. В этом liteVNA используется только один смеситель с несколькими внутренними РЧ-переключателями для измерений S11 и S21 и вычислений IFFT для измерений TDR и DTF. Если вам это интересно, приходите и попробуйте, он вас не подведет.

Функции:
По сравнению с другими типами этот векторный анализатор цепей меньше по размеру и может работать в сверхшироких диапазонах измерения от 50 кГц до 6,3 ГГц.
LiteVNA использует только один микшер для минимизации энергопотребления и размера, а также с несколькими внутренними РЧ-переключателями для измерений S11 и S21 и вычислений IFFT для измерений TDR и DTF.
LiteVNA с более высокой скоростью сканирования и большим количеством точек сканирования в дополнение к более широким диапазонам измерения.
LiteVNA включает в себя слот для карты памяти Micro, поэтому вы можете в любое время сохранить данные полевых испытаний или экраны на карту памяти Micro.
Благодаря диапазонам измерений до 6,3 ГГц LiteVNA может работать с распространенными радиолюбительскими приложениями и приложениями IoT, а также проводить испытания на частоте 5 ГГц, что позволяет применять новейшие технологии Wi-Fi на частоте 5,8 ГГц и передачу изображений на частоте 5,8 ГГц.

Характеристики:
Материал: металл
Дисплей: 3,95-дюймовый дисплей
Частотные диапазоны: 50 кГц ~ 6,3 ГГц
Системные динамические диапазоны:
f <3 ГГц, после калибровки:> 70 дБ
f> = 3 ГГц, после калибровки:> 50 дБ
Уровень шума S11:
f <3 ГГц, после калибровки: <-50 дБ
f> = 3 ГГц, после калибровки: <-40 дБ
Стабильность частоты:
0 ℃ - 50 ℃: <0,5 частей на миллион
Скорость развертки:
Среднее = 1:> 550 баллов / с
Точки развертки (на устройстве): 10 ~ 1001 точка, регулируемая
Точки развертки (USB): 1 ~ 1024 точек
Источники питания: USB, 5 В ± 0,5 В 600 мА макс.
Батарея: 1 * литиевая батарея, 2000 мАч (в комплекте)
Рабочая температура окружающей среды: -10 ℃ ~ 50 ℃
Размер упаковки: 160 * 107 * 55 мм / 6,3 * 4,2 * 2,2 дюйма
Вес упаковки: 340 г / 12,0 унций

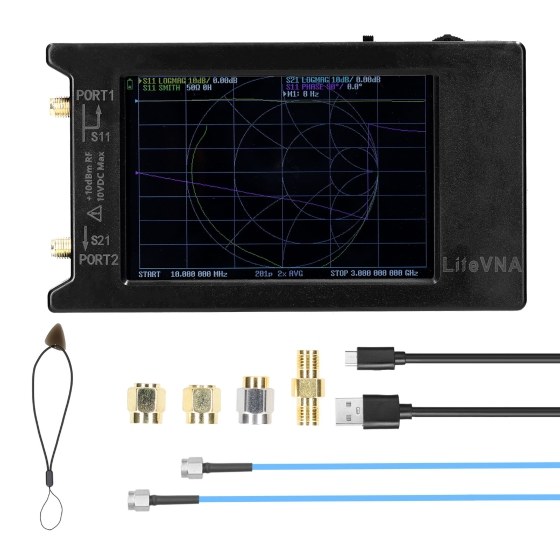

Товарная накладная:
1 * векторный анализатор цепей LiteVNA
1 * USB-кабель для передачи данных типа C
2 * 300 мм SMA от мужчины к мужчине SS405 RF кабель
1 * Комплект для калибровки с наружной резьбой SMA - ОТКРЫТЫЙ
1 * Комплект для калибровки мужчин SMA - КОРОТКИЙ
1 * Комплект для калибровки с наружной резьбой SMA - НАГРУЗКА
1 * гнездо SMA к гнезду разъема
